VISUAL DESIGNER
Proteus Visual Designer comprend également de nombreux exemples: station météo, enregistreur de données, jouer des fichiers WAV, piloter un écran TFT, gestion moteur pas à pas ou DC, etc…. qui vous permettront de prendre rapidement en main le logiciel. La programmation devient un jeu d’enfant!
VSM Visual Designer inclut les modules Proteus :
- Editeur de schéma.
- Editeur d’algorigrammes.
- VSM pour Arduino™ : microprocesseurs ATMEGA168, ATMEGA328 & ATMEGA2560 et Léonardo 32U4.
Proteus VSM Visual Designer simplifie la programmation. 3 étapes suffisent:
- Glissez-déposez vos actions dans l’algorigramme;
- Simulez le résultat;
- Téléversez sur votre carte cible.
Liste des cartes incluses
| Option pour Raspberry |
Raspberry Pi Hats
Adafruit 16 Channel PWM Servo Hat.
Adafruit Stepper Motor Hat.
Adafruit 2 Channel Relay Numator Hat.
Pimoroni Automation Hat.
Adafruit DC Motor Hat.
Adafruit DC and Stepper Motor Hat.
Adafruit 4-Channel Relay Breakout Board.
Pimoroni PiGlow Hat.Grove Modules
Grove 128×64 OLED Display Module.
Grove Push button.
Differential Amplifier Module.
Grove Buzzer Module. |
Grove Proximity sensor IR.
Grove LED Bar.
Grove Relay module.
Grove Luminance Sensor Module.
Grove Relay Module.
Grove Sound/Volume level sensor.
Grove Touch Sensor Module.
Grove 4 digit numeric display.
Grove RGB LCD (No simulated RGB functionality).
Grove Light sensor.
Grove Rotary Angle Potentiometer sensor.
Grove Slide switch.
Grove Thermometer.
Grove Voltage Divider Module
|
Breakout Boards
4-Channel Analog to Digital Converter breakout.
8-channel Analog to Digital Converter breakout.
Buzzer breakout board.
Piezo Sounder breakout board.
RGB Common Cathode LED.
Raspberry Pi Camera Module.
Return to menu
GPIO Expander breakout.
Momentary Action Push Button.
Single LED’s (blue, yellow, green, red).
RGB Common Anode LED.
SPDT slide switch breakout.
TFT Display Breakout. |
| Option pour Arduino |
Grove 128×64 OLED Display Module.
Momentary Action Push Button.
Grove 4 – Digit Display Module
Grove Differential Amplifier Module
Grove 12C 12-bits ADC
Grove 80cm Infrared Proximity Sensor
Grove RGB LCD Module
Grove LED bar Module |
Grove LED (blue)
Grove LED (green)
Grove LED (red)
Grove LED (yellow)
Grove Light Sensor Module
Grove Luminance Sensor Module
Grove Relay Module
Rotary Angle potentiomenter base sensor
Grove RTC Module |
Grove Servo module
Sound/volume level sensor
Grove SPDT slide Switch
Thermistor based temperature sensor
Grove Terminal Module
Grove Touch Sensor Module
Grove Ultrasonic Ranger Module
Grove Voltage Divider Module |
Multipower a également mis en ligne des tutoriaux vidéos dédiés au module Visual Designer en langue française.
IoT BUILDER |
L’IoT Builder est un produit unique très complet qui permet de s’initier à l’Internet des objets. Tout le processus de développement de votre projet est intégré dans Proteus avec la possibilité de déboguer le programme avant déploiement ! |
Fonctionnement:
L’utilisation de l’Iot Builder est très simple.
- Dessinez votre prototype matériel en ajoutant des périphériques au schéma (LEDs, capteurs, shields, etc.)
- Imaginez le panneau graphique de votre smartphone ou tablette en ajoutant et personnalisant des contrôles IOT (boutons, thermomètre, graphes, etc.)
- Depuis les contrôles IOT et les périphériques que vous avez ajoutés à votre projets utilisez les différentes méthodes disponibles dans l’arborescence du projet pour créer votre programme par algorigrammes.
- Simulez, testez et déboguez l’intégralité de votre projet, y compris le panneau graphique.
- Connectez-vous à l’application IOT Builder depuis votre smartphone, tablette ou ordinateur pour tester votre programme directement sur le matériel.
|

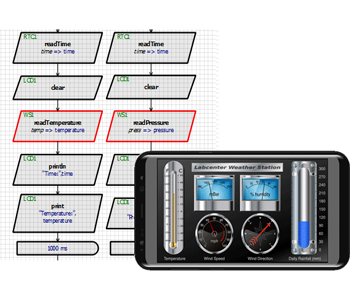

Programme IoT dans le Visual Designer
|
